拆解CP800-840C系列：光學設計與性能參數的技術邏輯

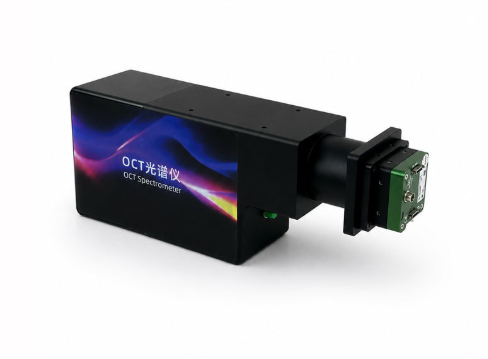

光譜域OCT（SD-OCT）的工作原理，是將寬帶光源發出的光分為參考臂與樣品臂，兩束光反射后發生干涉，干涉光信號進入光譜儀被分光并采集，再通過傅里葉變換將光譜信號轉換為深度方向的結構信息。在這個過程中，光譜儀的光學設計與性能參數直接影響干涉信號的解析質量，進而關系到整套OCT系統的成像能力。彩譜CP800-840C系列OCT光譜儀圍繞840nm中心波段進行光學設計，通過核心分光元件、探測器與光路架構的優化，實現了性能與可靠性的平衡。

分光元件是光譜儀的核心組成部分，負責將復合波長的干涉光按波長分開，投射到探測器的不同像素上。CP800-840C系列采用體相位全息（VPH）光柵作為分光元件，這是一種基于全息技術制作的光柵，與傳統的刻劃光柵、平面光柵相比，VPH光柵具備更優的衍射效率，能夠減少光在分光過程中的能量損耗。更優的光學效率意味著更多的光信號能夠到達探測器，這不僅可以提升OCT系統的探測靈敏度，讓系統能夠捕捉到十分微弱的樣品反射信號，還能夠擴大系統的動態范圍，同時適配強反射與弱反射的樣品檢測需求。此外，VPH光柵的雜散光水平更低，能夠減少背景噪聲，提升光譜采集的信噪比，讓最終的OCT圖像更清晰，細節更豐富。

探測器是光譜儀的信號采集終端，負責將光信號轉換為電信號供后續處理。該系列全型號均采用2048像素的線陣CMOS探測器，單個像元尺寸為10μm×200μm，整體感光寬度為20.48mm。充足的像素數量能夠保障光譜采樣的密度，為實現高光譜分辨率提供基礎；而較大的像元感光面積則能夠提升光通量，在弱光環境下依然保持良好的信號強度。CMOS探測器本身具備響應速度快、讀出噪聲低的特點，配合相關的電路設計，能夠支持線掃速率上限達250kHz，滿足高速OCT成像的需求。

很多用戶會疑惑為什么OCT光譜儀要做多種帶寬配置，這其實是由OCT技術的物理原理決定的。對于SD-OCT系統而言，有兩個核心的性能指標：軸向分辨率與成像深度上限，兩者分別與光譜儀的不同參數相關，且存在一定的制約關系。軸向分辨率指的是系統在深度方向上可分辨的微小距離尺度，它主要由系統的光譜帶寬決定，在中心波長固定的情況下，光譜帶寬越寬，軸向分辨率越高，能夠看清的細節越細微。而成像深度上限指的是系統能夠探測到的樣品深度范圍，它主要由光譜儀的光譜分辨率決定，光譜分辨率指的是光譜儀可分辨的細微波長差值，光譜分辨率越高，可支持的成像深度越大。

由于光學設計的限制，在相同的探測器像素數下，光譜帶寬越寬，單個像素對應的波長間隔就越大，光譜分辨率就會越低，對應的成像深度也就越小。因此，軸向分辨率與成像深度無法同時達到很高的水平，必須根據應用需求進行權衡。彩譜CP800-840C系列的四款型號正是基于這一原理設計的。其中帶寬145nm的型號，擁有較寬的光譜范圍，因此軸向分辨率表現突出，約為2.14μm（空氣中理論值），但對應的光譜分辨率為0.1nm，成像深度為2.5mm，適合對分辨率要求高、檢測深度淺的場景；而帶寬31nm的型號，光譜范圍窄，光譜分辨率可達0.02nm，因此成像深度可達11.7mm，但軸向分辨率約為10.02μm，適合對深度要求高、對分辨率要求適中的場景。中間兩款型號則分別對應不同的平衡檔位，用戶可以根據自身的檢測對象與需求，選擇適配的配置。

在光路接口方面，該系列采用標準的FC/PC光纖接口，能夠直接與市面上的寬帶光源、干涉儀等OCT系統組件對接，即插即用，降低了系統集成的難度。標準化的光纖接口也便于用戶對系統進行維護與部件更換，提升了設備的易用性。整體來看，彩譜CP800-840C系列的光學設計遵循OCT技術的物理規律，通過核心元件的選型優化與多檔位的配置劃分，為不同需求的用戶提供了清晰的選型邏輯，既保障了產品的性能可靠性，也讓用戶能夠根據自身場景精準選擇適配的產品。
