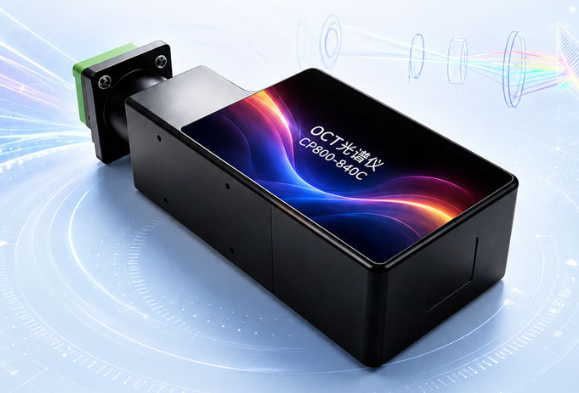

在現代工業生產與材料科學研究中,無損檢測技術是保障產品質量、探究材料特性的重要手段。傳統的無損檢測方法如超聲檢測、X射線檢測等,分別存在分辨率不足、有輻射風險等局限,而光學相干斷層掃描(OCT)技術憑借非接觸、無輻射、微米級分辨率與實時成像的優勢,在半導體、復合材料、激光加工等工業領域,以及微流控、材料表征等科研領域展現出廣闊的應用空間。彩譜CP800-840C系列OCT光譜儀具備穩定的性能與多樣的配置,能夠為工業與科研場景的OCT檢測系統提供核心支撐。
半導體與顯示面板行業對產品精度要求很高,芯片的封裝質量、顯示屏的多層膜層厚度直接影響產品的性能與良率。傳統的接觸式測量方式可能會對精密器件造成損傷,且難以實現多層結構的內部檢測。OCT技術可以在非接觸的前提下,對芯片封裝的內部空隙、分層、裂紋等缺陷進行檢測,也能夠?qū)LED等顯示屏的多層薄膜結構進行厚度測量,精準識別膜層之間的貼合缺陷。對于這類精密檢測場景,軸向分辨率與檢測速度是核心需求:高分辨率能夠準確識別微米級的膜層厚度與微小缺陷,高速線掃則能夠適配生產線的在線檢測節奏,提升檢測效率。彩譜CP800-840C系列的高分辨率型號能夠提供出色的軸向分辨能力,配合高速采集模式,可實現對半導體與顯示器件的快速高精度檢測。
聚合物、塑料以及3D打印制品等復合材料,在生產與使用過程中可能會出現內部氣泡、裂紋、分層等缺陷,這些缺陷無法通過肉眼觀察,卻會嚴重影響材料的力學性能與使用壽命。OCT技術能夠穿透半透明的材料表層,對內部結構進行斷層成像,直觀呈現缺陷的位置、大小與形態。對于厚度較大的復合材料樣品,需要光譜儀具備較大的成像深度,才能夠覆蓋樣品的全厚度檢測。CP800-840C系列的長深度型號成像深度可達11.7mm,能夠滿足多數常規復合材料制品的內部檢測需求,同時清晰的斷層圖像也便于缺陷的定性與定量分析。
激光焊接是現代制造業中重要的加工工藝,焊接質量直接影響產品的結構強度與安全性。傳統的焊后抽檢方式效率低,且難以覆蓋整條焊縫,而基于OCT的在線檢測技術可以實現焊前、焊中、焊后的全流程質量監控。焊前可檢測工件的對齊精度,焊中可實時監測熔池的形態與深度,焊后可檢測焊縫內部的氣孔、裂紋等缺陷。激光焊接的加工速度快,對檢測系統的響應速度要求高,CP800-840C系列支持高速線掃模式,能夠跟上焊接生產線的節奏,實現實時的質量反饋,幫助企業及時調整工藝參數,降低不良品率。
在科學研究場景中,OCT技術的應用更為靈活多樣。在微流控芯片研究中,OCT可以對芯片內的流體流動狀態、液滴生成過程進行實時觀測,獲取流體的速度場與濃度場信息,助力微流控芯片的設計與優化;在藥物研發領域,OCT可用于開展藥物透皮吸收研究,實時觀察藥物在皮膚組織中的滲透路徑與擴散過程,為外用藥物的配方優化提供實驗依據;在材料科學研究中,OCT能夠?qū)Σ牧系谋砻媾c亞表面形貌進行表征,分析材料的粗糙度、膜層厚度、內部缺陷等參數,支撐新材料的研發與性能評估。彩譜CP800-840C系列支持參數定制,能夠根據不同的科研需求調整光譜波段與光學參數,適配多樣化的研究場景。
工業與科研場景的需求差異較大,對檢測設備的性能、穩定性、定制化能力都有不同的要求。CP800-840C系列OCT光譜儀兼顧了檢測精度、成像速度與成像深度的多元需求,同時具備工業級的穩定性與靈活的定制空間,能夠為不同領域的工業檢測與科學研究提供適配的OCT核心解決方案。
